Заказчик не стал выбирать между эстетикой и износостойкостью, а выбрал сразу оба эти варианта. Мы изготовили модульный туалет, который выглядит как уютная финская сауна, а работает как швейцарские часы. За фасадом из имитации бруса - сантехника из нержавейки, готовая выдержать наплыв посетителей любой плотности. Посетители не читают технические паспорта, они чувствуют детали. В этом модуле сделано все красиво, надежно и комфортно для каждого посетителя.
Общественный санитарный узел с санитарной кабиной для ФОЛ
Габаритные размеры (ДхШхВ) 4200х3500х3200 мм.
Реализован проект по производству и поставке модульного здания общественного санитарного узла с санитарной кабиной для ФОЛ (физически ослабленных лиц). Объект предназначен для размещения на территории с подведением внешних инженерных сетей. Здание имеет габаритные размеры 9000х2800х2800/2300 мм, массу 6000 кг и относится к классу сложности К5. Производство выполнено в заводских условиях с применением материалов, соответствующих требованиям ТР 2009/013/BY «Здания и сооружения, строительные материалы и изделия. Безопасность». Объект поставляется в полной заводской готовности, включая сантехническое оборудование, электрификацию и внутреннюю отделку.
Технические параметры и характеристики
Конструкция каркаса:
Каркас: сварной жесткий металлический из труб профильных различного сечения:- верхний пояс — 80х60х4 мм
- нижний пояс — 80х60х4 мм
- стойки вертикальные — 60х60х3 мм
- горизонтальные связи — 60х60х2 мм
- конструкция пола — профиль цельногнутый 100х50х3 мм
Все элементы металлического каркаса обработаны антикоррозийной защитой Prodecor 1102 и эмалью РЕМ-КОЛОР в заводских условиях
Стеновые конструкции:

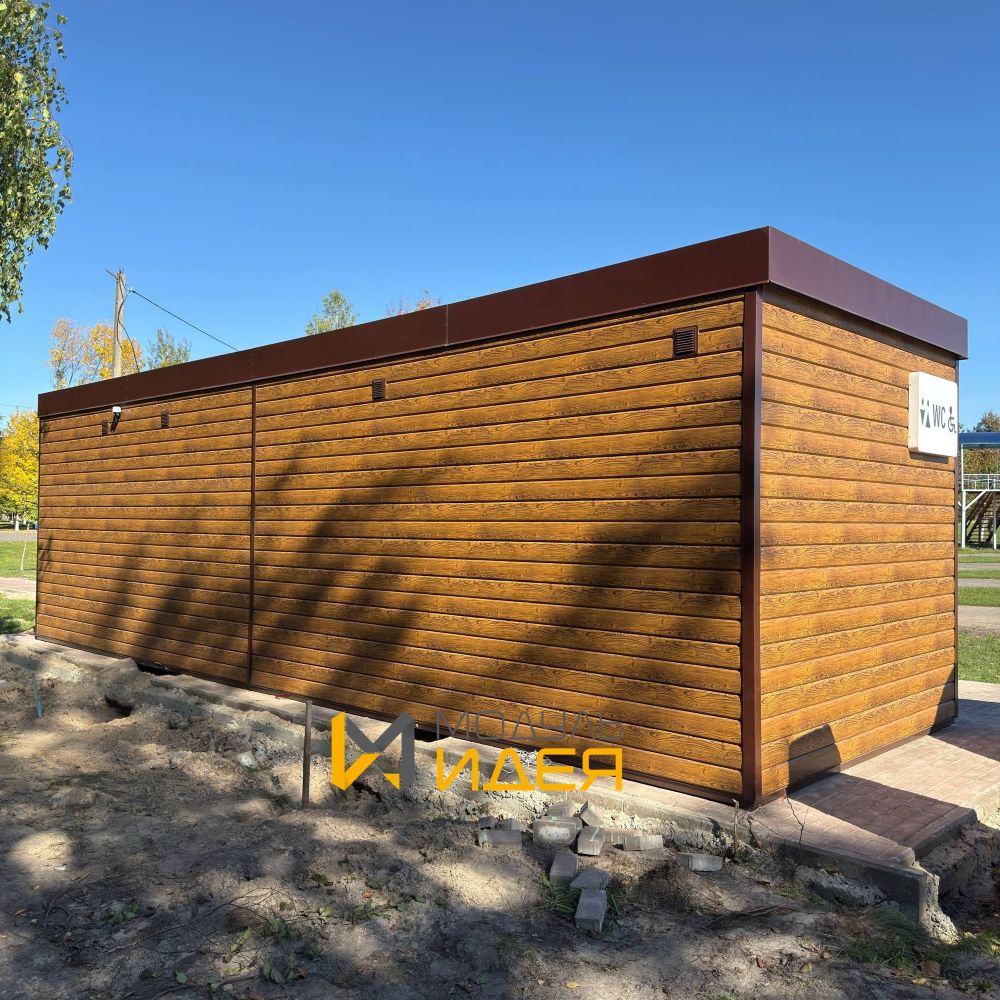

- Наружная отделка — имитация бруса металлическая, цвет Golden Wood
- Утеплитель — минеральная вата плотностью 45 кг/м3, толщиной 100 мм
- Внутренняя отделка — лист профилированный из оцинкованной стали с полимерным покрытием, цвет RAL 9003
- Места установки сантехнической посуды — плитка керамическая 300х200 мм, цвет белый
- Доборные элементы — лист оцинкованный с полимерным покрытием RAL 8017
Кровельные конструкции:
- Двускатная скрытая конструкция из профилированного оцинкованного листа ПСА-20/0,7
- Гидроизоляционная пленка ЮТАФОЛ Н 90 армированная
- Профиль гнутый оцинкованный
- Утеплитель — минеральная вата плотностью 60 кг/м3, толщиной 100 мм
- Мембрана супердиффузионная ЮТАВЕК 85
- Лист профилированный из оцинкованной стали с полимерным покрытием, цвет RAL 9003
- Бортик из плитки ГРЭС 300х300 мм
Конструкция пола:
- Дно пола подшито листом металлическим х/к 1,0 мм, обработанным антикоррозийным составом и окрашенным эмалью
- Чистовое покрытие пола — плитка ГРЭС 300х300 мм
Технические параметры и характеристики
Двери:

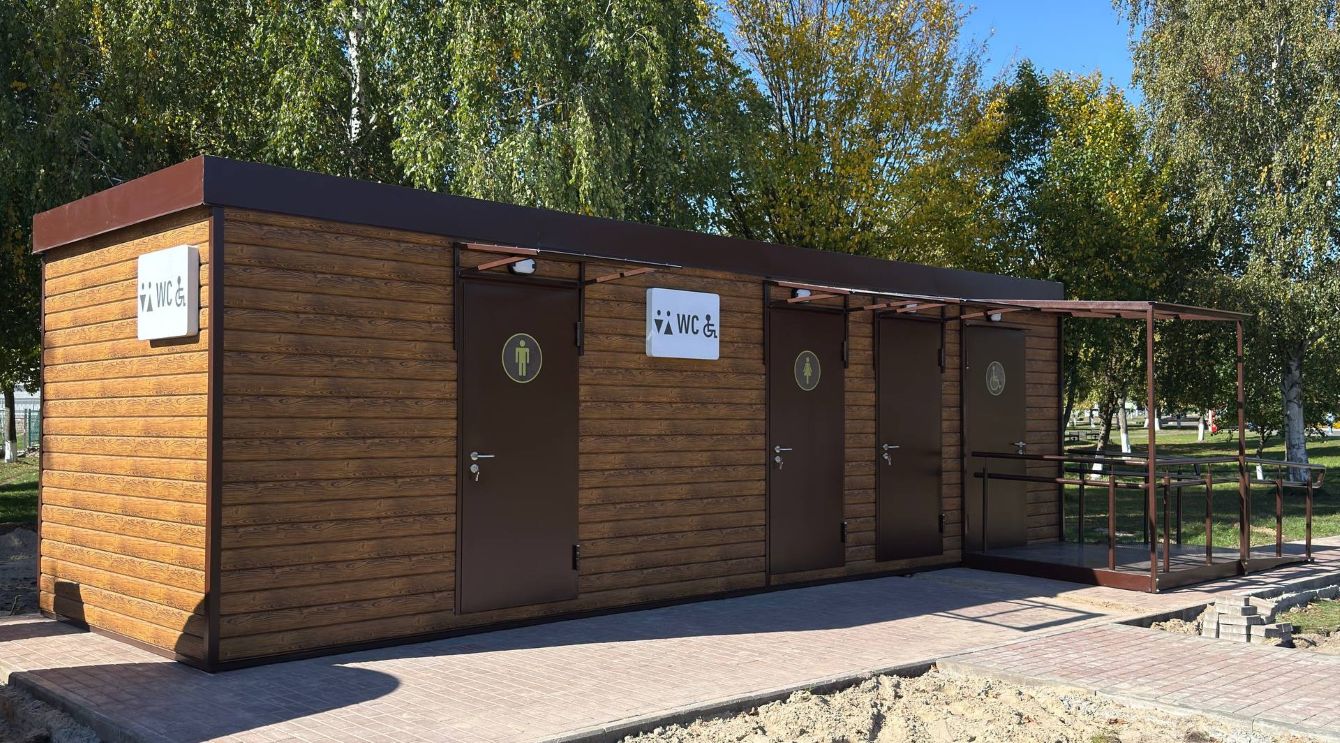

- Входная дверь металлическая утепленная с врезным замком и доводчиком, 2100х1000 мм, RAL 8017 (санитарная кабина для ФОЛ) — 1 шт.
- Входная дверь металлическая утепленная с врезным замком и доводчиком, 2100х900 мм, RAL 8017 (санитарные кабины «М» и «Ж») — 2 шт.
- Входная дверь металлическая утепленная с врезным замком и доводчиком, 2100х900 мм, RAL 8017 (техническое помещение) — 1 шт.
- Козырек над входными дверями — металлический каркас с покрытием из монолитного поликарбоната — 3 шт.

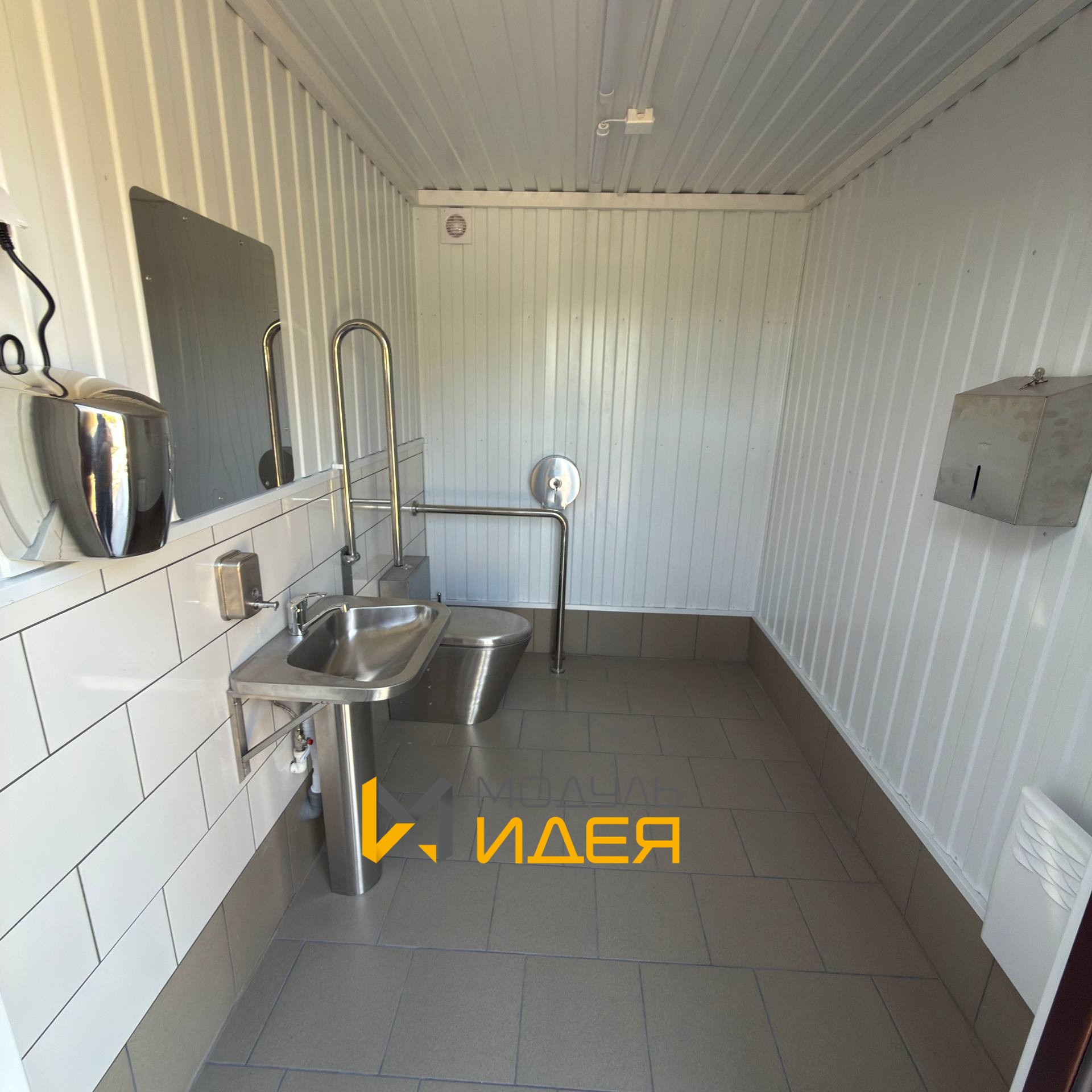

- Комплект поручней для ФОЛ из нержавеющей стали — 1 шт.
- Пандус с ограждением для ФОЛ.
- Площадка с ограждением перед входом для ФОЛ.
- Навес из металлического каркаса с покрытием из монолитного поликарбоната над площадкой для ФОЛ.
Сантехническое оборудование:

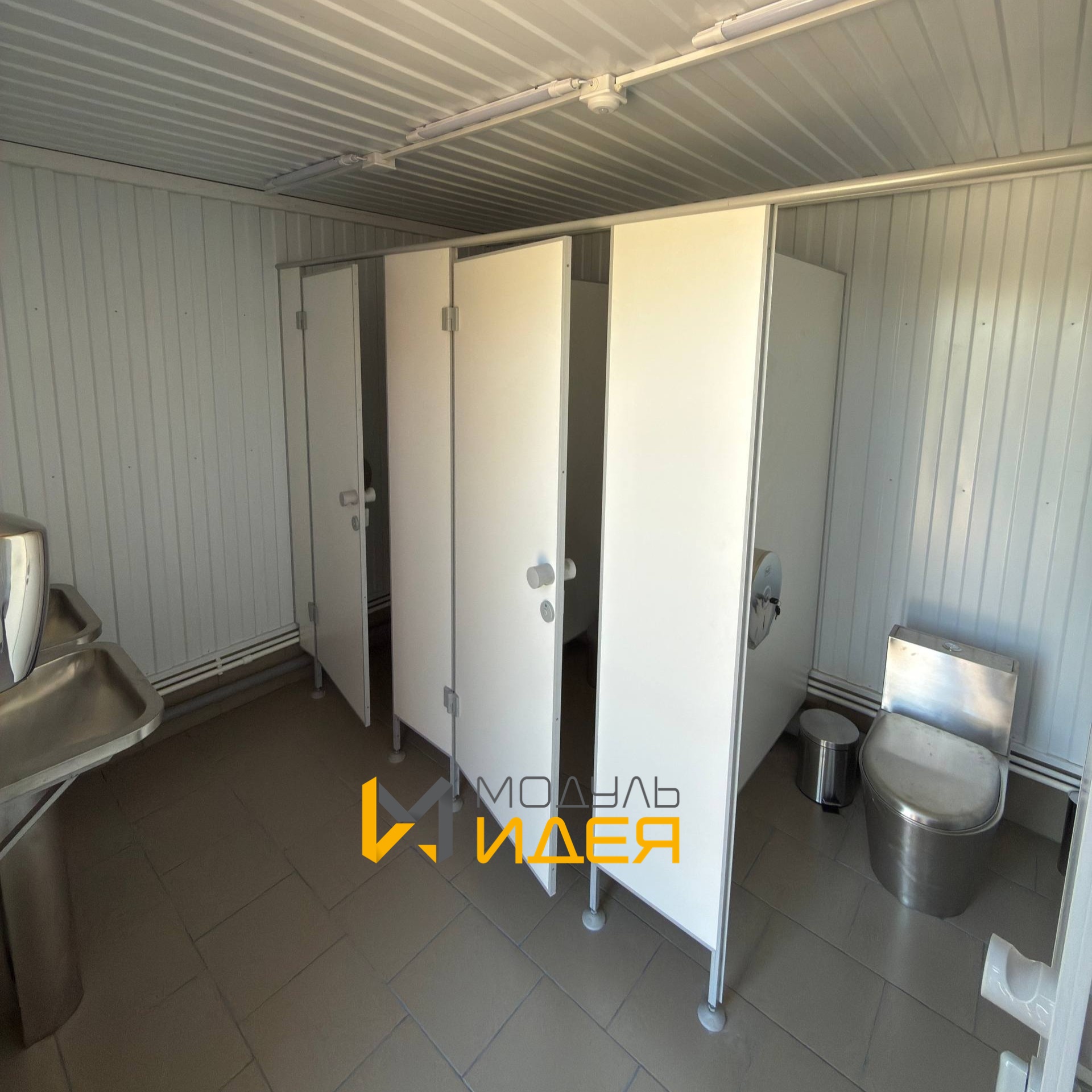

- Сантехнические кабины — система легких перегородок из алюминиевого профиля и ЛДСП
- Вывеска световая «WC»
- Диспенсер для туалетной бумаги из нержавеющей стали — 5 шт.
- Диспенсер для жидкого мыла из нержавеющей стали — 5 шт.
- Диспенсер для бумажных полотенец из нержавеющей стали — 3 шт.
- Высокоскоростная сушилка для рук — 3 шт.
- Зеркало 600х400 мм — 5 шт.
- Ершик из нержавеющей стали — 5 шт.
- Урна из нержавеющей стали — 5 шт.
- Предусмотрены технические мероприятия для последующей установки системы оплаты посещения на каждую из санитарных кабин
Внутреннее оснащение:

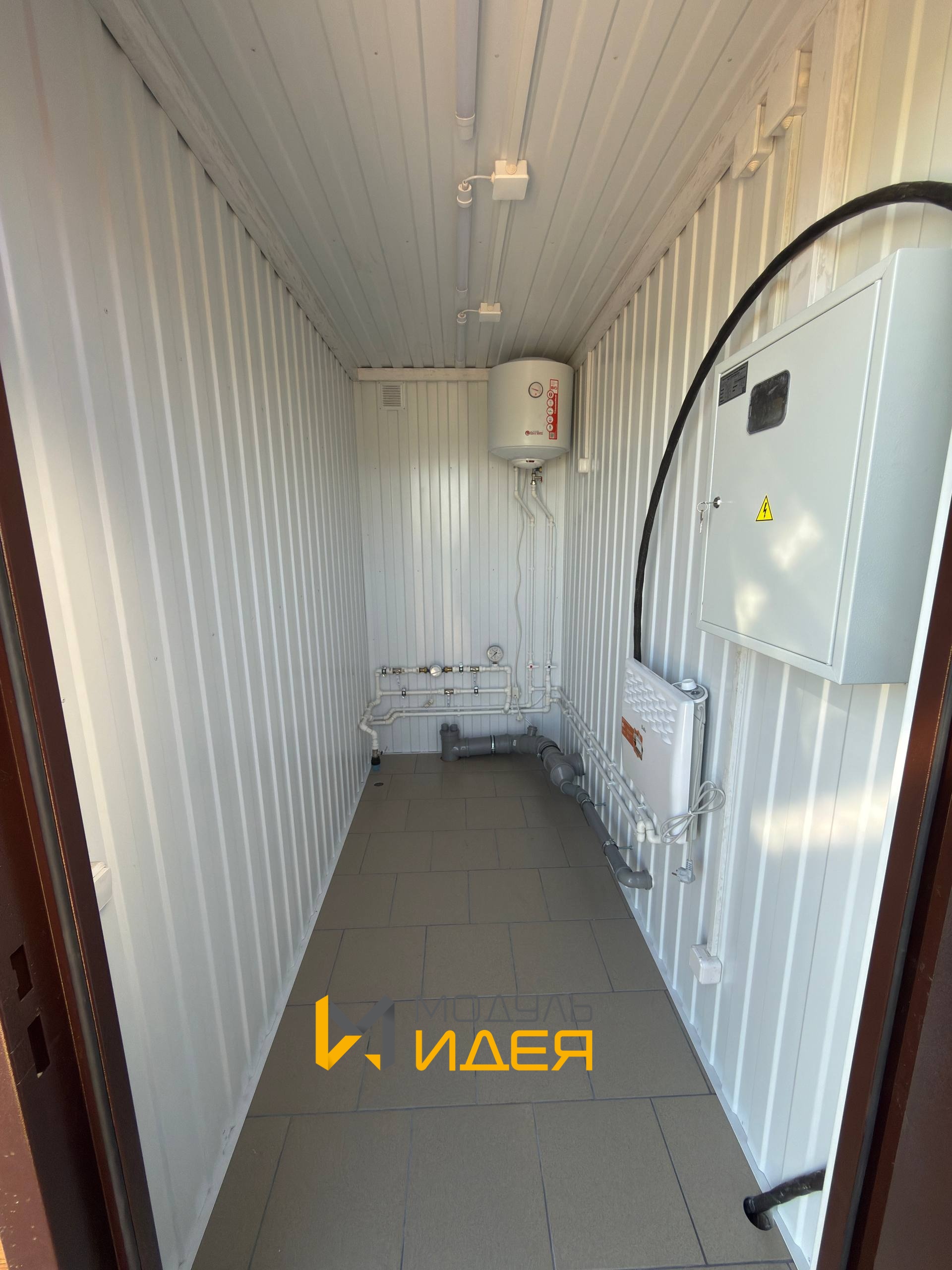

- Электроводонагреватель 50 литров — 1 шт.
- Унитаз из нержавеющей стали напольный с бачком — 4 шт.
- Унитаз ФОЛ из нержавеющей стали напольный с бачком — 1 шт.
- Умывальник из нержавеющей стали в комплекте — 5 шт.

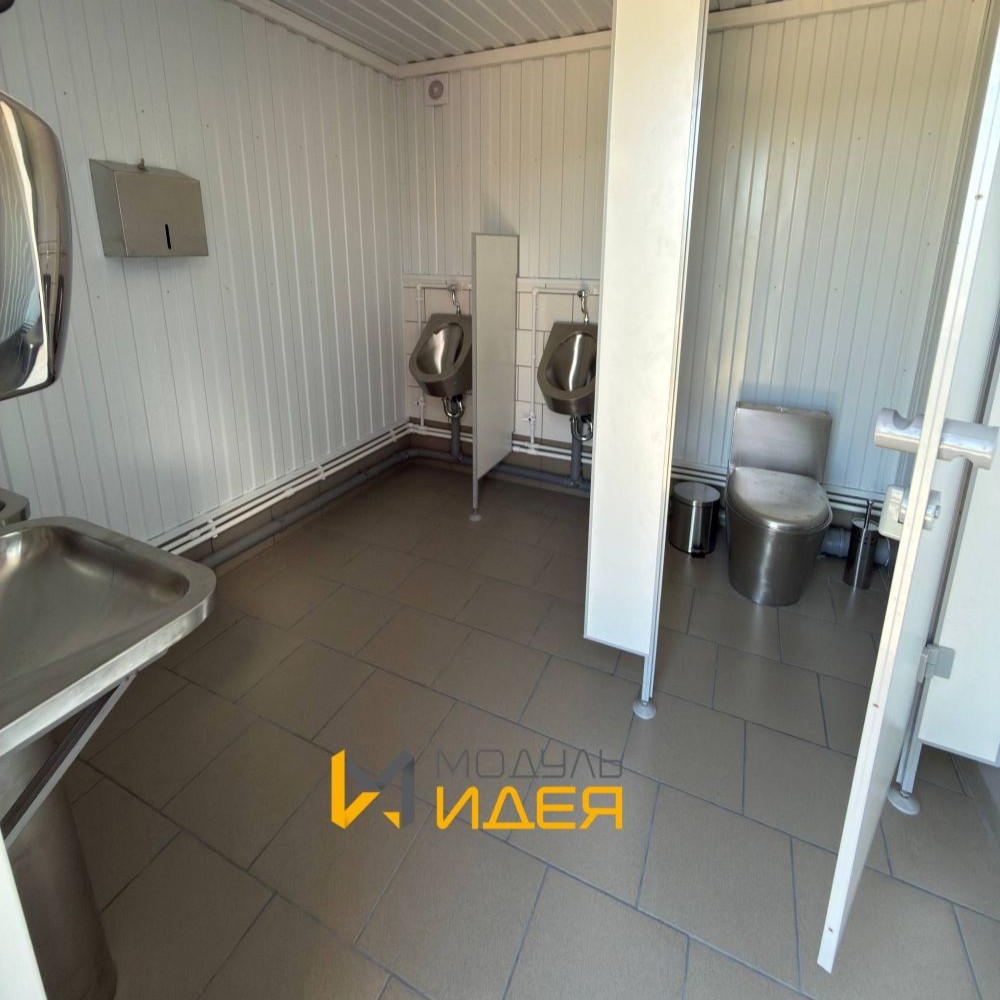

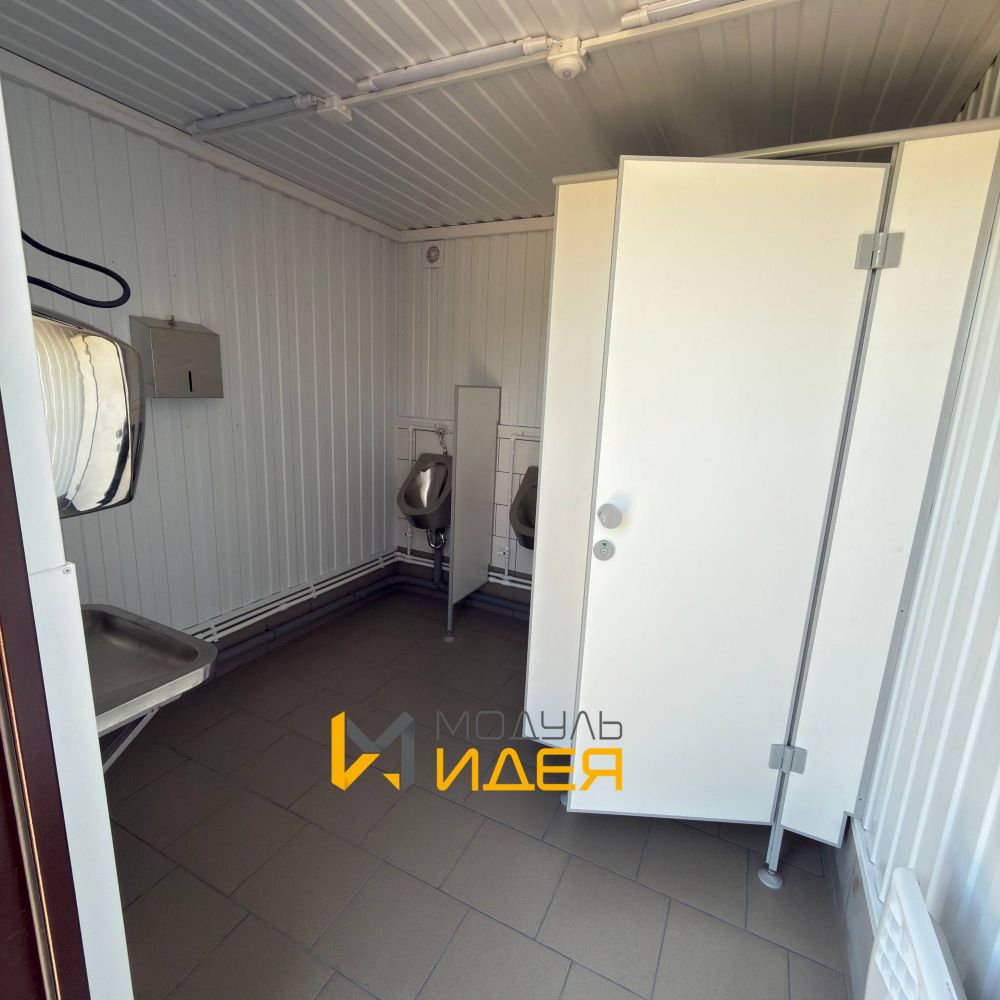

- Писсуар из нержавеющей стали — 2 шт.
- Водомерный узел с прибором учета — 1 шт.
Электрификация:
- Щит распределительный с прибором учета
- Светильник потолочный светодиодный 15 Вт IP 65
- Светильник наружного освещения 15 Вт
- Конвектор электрический 1,0 кВт и 0,5 кВт
- Вентилятор вытяжной с обратным клапаном 100 МА
- Разъем для подключения электроэнергии 4х16 А
- Использован кабель ВВГнг 3х1,5, 3х2,5
- Кабель уложен в кабель-канал ПВХ открытым способом
Результат
Заказчик получил готовый санитарный модуль с установленным сантехническим оборудованием, с полной электрификацией. Особое внимание уделено доступности для всех посетителей: предусмотрены пандус с перилами, навес и просторная площадка для маломобильных граждан. Антивандальное исполнение всех элементов — от унитазов до зеркал и диспенсеров — гарантирует долговечность и устойчивость к интенсивной эксплуатации в общественном пространстве.
Фасады с имитацией деревянного бруса придают объекту уютный и экологический вид, который отлично вписывается в окружающий ландшафт. Обогрев и вентиляция позволяют эксплуатировать модульный туалет круглогодично.
